Ongl Dur ASTM A529 - Defnyddiau Strwythurol a Pheirianneg

Ongl dur ASTM A529-50 Carbon-Manganîsyn cael ei ddefnyddio'n eang mewn cymwysiadau strwythurol. Nid yn unig mae'n gryfach nag ongl ddur A36 cyffredin, ond hefyd mae ei gynnwys uchel o Manganîs yn gwneud A529-50 yn addas iawn ar gyfer adeiladu pontydd, adeiladau dur uchel, rhybed a bollt, yn ogystal â pheiriannau a gwneuthuriad . Pwynt gwahanol arall o'i gymharu ag A36 yw bod A529-50 yn cynnwys 0.2% o gynnwys copr a fydd yn gwrthsefyll tywydd a mathau eraill o gyrydiad.

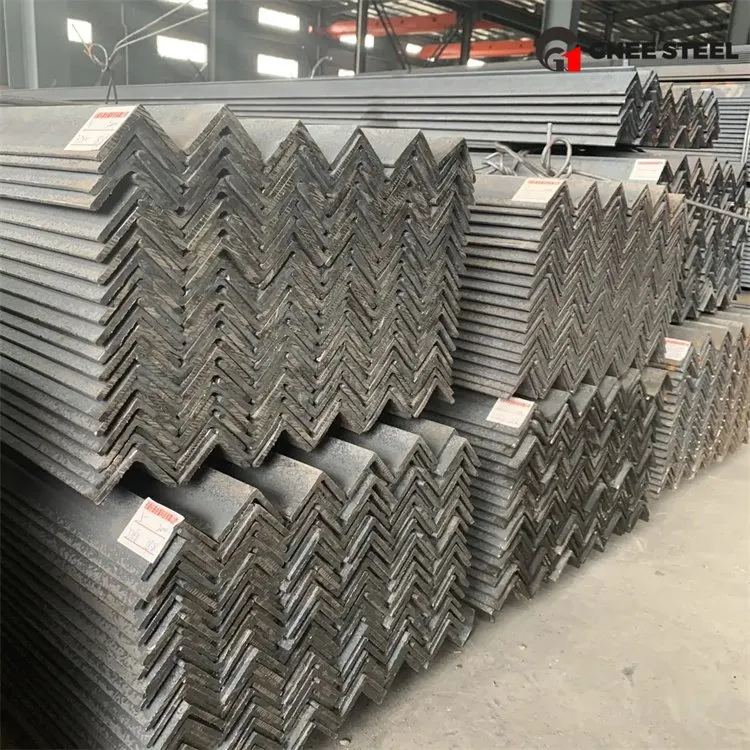

A529-50 carbon-manganese steel angle – equal & unequal

Ongl ddur carbon strwythurol 529-50

Mae gan ein haearn ongl A529-50 goesau cyfartal neu anghyfartal. Gallwch ddod o hyd i'r maint dur ongl yn y tabl isod. Os na, rhowch wybod i ni faint sydd ei angen arnoch, a gallem eu cynhyrchu pan fydd y maint yn cyrraedd ein lleiafswm archeb.

Disgrifiad ongl dur A529:

Gradd dur: A529-50.

Manyleb: ASTM A529.

Technoleg: rholio poeth.

Math: cyfartal & anghyfartal.

Ongl gyfartal:

Maint: 20 × 20 mm - 200 × 200 mm.

Trwch: 3 i 22 mm.

Hyd: 6 m, 9 m, 12 m neu yn ôl yr angen.

Ongl anghyfartal:

Maint: 20 × 30 mm i 90 × 250 mm.

Trwch: 3 i 15 mm.

Hyd: 6 m, 9 m, 12 m, neu yn ôl y gofyn.

Nodyn: Mae meintiau dur ongl arbennig ar gael os yw maint eich archeb yn fwy na'r lleiafswm.

Nodweddion a buddion ongl dur ASTM A529:

Ongl dur carbon cryfder uchel gydag isafswm pwynt cynnyrch o 50 ksi.

Cryfach nag ongl ysgafn A36 cyffredin.

Gostwng y pwysau cyffredinol oherwydd cryfder cynnyrch uwch.

0.2% cynnwys copr yn ychwanegu ymwrthedd cyrydiad.

Ar gael ar gyfer weldio, rhybedu a bolltio.

Poblogaidd fel cydrannau ategol adeiladau, pontydd a strwythurau dur eraill.

Beth yw'r gwahaniaeth rhwng A36 ac A529-50?

Cydran Cemegol: Mae gan A529-50 gynnwys uwch o garbon a manganîs sy'n gwella cryfder pwynt cynnyrch A529-50.

Mae ychwanegu cynnwys copr yn arbennig yn gwneud A529-50 ymwrthedd cyrydol yn well nag A36.

Ar gyfer yr un trwch, mae A529-50 yn llawer cryfach nag A36, sy'n caniatáu ar gyfer lleihau pwysau.

Elfen gemegol
Gradd Dur	Arddulliau	Carbon, uchafswm, %	Manganîs, %	Ffosfforws, uchafswm, %	Sylffwr, uchafswm, %	Silicon, %	Copr, mun, %
A529 Gradd 50	Angle Dur	0.27	1.35	0.04	0.05	Llai na neu'n hafal i 0.40	0.20

Priodweddau mecanyddol
Dur	Gradd Dur	Cryfder Tynnol, ksi [MPa]	Cryfder Pwynt Cynnyrch, ksi [MPa]
A529	Gradd 50	70 - 100 [485 - 690]	50 [345]

Manyleb dur ongl gyfartal529-50
Eitem	Coes 1 (mm)	Coes 2 (mm)	Trwch (mm)	Pwysau (kg/m)	Eitem	Coes 1 (mm)	Coes 2 (mm)	Trwch (mm)	Pwysau (kg/m)
EA529001	20	20	3	0.889	EA529045	80	80	7	8.525
EA529002	20	20	4	1.145	EA529046	80	80	8	9.658
EA529003	25	25	3	1.124	EA529047	80	80	10	11.874
EA529004	25	25	4	1.459	EA529048	90	90	6	8.35
EA529005	30	30	3	1.373	EA529049	90	90	7	9.656
EA529006	30	30	4	1.786	EA529050	90	90	8	10.946
EA529007	35	35	3	1.578	EA529051	90	90	10	13.476
EA529008	35	35	4	2.072	EA529052	90	90	12	15.94
EA529009	35	35	5	2.551	EA529053	100	100	6	9.5296
EA529010	40	40	3	1.852	EA529054	100	100	7	10.83
EA529011	40	40	4	2.422	EA529055	100	100	8	10.276
EA529012	40	40	5	1.976	EA529056	100	100	10	15.12
EA529013	44	44	3	2.002	EA529057	100	100	12	17.898
EA529014	44	44	4	2.638	EA529058	100	100	14	20.611
EA529015	38	38	3	1.719	EA529059	100	100	16	23.257
EA529016	38	38	4	2.261	EA529060	110	110	7	11.928
EA529017	48	48	3	2.19	EA529061	110	110	8	13.532
EA529018	48	48	4	2.889	EA529062	110	110	10	16.69
EA529019	48	48	5	3.572	EA529063	110	110	12	19.782
EA529020	50	50	3	2.332	EA529064	110	110	14	22.809
EA529021	50	50	4	3.059	EA529065	125	125	8	15.504
EA529022	50	50	5	3.77	EA529066	125	125	10	19.133
EA529023	50	50	6	4.465	EA529067	125	125	12	22.692
EA529024	56	56	3	2.624	EA529068	125	125	14	26.193
EA529025	56	56	4	3.446	EA529069	140	140	10	21.488
EA529026	56	56	5	4.251	EA529070	140	140	12	25.522
EA529027	56	56	6	6.568	EA529071	140	140	14	29.49
EA529028	63	63	4	3.907	EA529072	140	140	16	33.393
EA529029	63	63	5	4.822	EA529073	160	160	10	24.724
EA529030	63	63	6	5.721	EA529074	160	160	12	29.391
EA529031	63	63	8	7.469	EA529075	160	160	14	33.987
EA529032	63	63	10	9.151	EA529076	160	160	16	38.518
EA529033	70	70	4	4.372	EA529077	180	180	12	33.159
EA529034	70	70	5	5.397	EA529078	180	180	14	35.383
EA529035	70	70	6	6.406	EA529079	180	180	16	43.452
EA5290529	70	70	7	7.398	EA529080	180	180	18	48.634
EA529037	70	70	8	8.373	EA529081	200	200	14	42.894
EA529038	75	75	5	5.818	EA529082	200	200	16	48.56
EA529039	75	75	6	6.905	EA529083	200	200	18	54.501
EA529040	75	75	7	7.976	EA529084	200	200	20	60.056
EA529041	75	75	8	9.03	EA529085	200	200	22	71.168
EA529042	75	75	10	11.089	Hyd=6 - 12 metr
EA529043	80	80	5	6.211
EA529044	80	80	6	7.376

Manyleb dur ongl anghyfartal529-50
Rhif yr Eitem.	Coes 1 (mm)	Coes 2 (mm)	Trwch (mm)	Pwysau (kg/m)	Rhif yr Eitem.	Coes 1 (mm)	Coes 2 (mm)	Trwch (mm)	Pwysau (kg/m)
UEA529001	30	20	3	1.14	UEA529045	100	50	6	6.98
UEA529002	30	20	4	1.49	UEA529046	100	50	8	9.16
UEA529003	40	20	3	1.38	UEA529047	100	50	10	11.3
UEA529004	40	20	3	1.8	UEA529048	100	65	7	8.96
UEA529005	40	25	4	1.97	UEA529049	100	65	8	10.2
UEA529006	45	30	4	2.3	UEA529050	100	65	9	11.3
UEA529007	45	30	5	2.82	UEA529051	100	65	10	12.5
UEA529008	50	30	5	3.02	UEA529052	100	75	7	9.52
UEA529009	50	30	6	3.58	UEA529053	100	75	8	10.8
UEA529010	50	40	4	2.77	UEA529054	100	75	9	12.1
UEA529011	50	40	5	3.42	UEA529055	100	75	10	13.3
UEA529012	50	40	6	4.03	UEA529056	100	75	11	14.6
UEA529013	60	30	5	3.43	UEA529057	100	75	12	15.8
UEA529014	60	30	6	4.06	UEA529058	120	80	8	12.4
UEA529015	60	30	7	4.68	UEA529059	120	80	10	15.3
UEA529016	60	40	5	3.83	UEA529060	120	80	12	18.2
UEA529017	60	40	6	4.54	UEA529061	130	65	8	12.1
UEA529018	60	40	7	5.24	UEA529062	130	65	10	14.9
UEA529019	65	50	5	4.43	UEA529063	130	65	12	17.7
UEA529020	65	50	6	5.26	UEA529064	130	75	8	12.7
UEA529021	65	50	7	6.08	UEA529065	130	75	10	15.7
UEA529022	65	50	8	6.88	UEA529066	130	75	12	18.6
UEA529023	75	50	5	4.83	UEA529067	130	90	10	17
UEA529024	75	50	6	5.75	UEA529068	130	90	12	20.1
UEA529025	75	50	7	6.65	UEA529069	150	75	9	15.7
UEA529026	75	50	8	7.53	UEA529070	150	75	10	17.4
UEA529027	75	50	9	8.4	UEA529071	150	75	11	18.9
UEA529028	75	55	5	5.04	UEA529072	150	75	12	20.6
UEA529029	75	55	7	6.93	UEA529073	150	90	10	18.6
UEA529030	75	65	6	6.49	UEA529074	150	90	12	22
UEA529031	75	65	8	8.48	UEA529075	150	90	15	27.1
UEA529032	75	65	10	10.5	UEA529076	150	100	10	19.3
UEA529033	80	40	6	5.51	UEA529077	150	100	12	23
UEA529034	80	40	8	7.21	UEA529078	150	100	14	26.6
UEA529035	80	60	6	6.49	UEA529079	160	80	10	18.5
UEA5290529	80	60	7	7.5	UEA529080	160	80	12	22
UEA529037	80	60	8	8.48	UEA529081	160	80	14	25.4
UEA529038	80	65	6	6.73	UEA529082	200	100	10	23.4
UEA529039	80	65	8	8.82	UEA529083	200	100	12	27.8
UEA529040	80	65	10	10.9	UEA529084	200	100	15	34.4
UEA529041	90	65	6	7.22	UEA529085	250	90	10	26.6
UEA529042	90	65	7	8.32	Deunydd: ASTM A529 Hyd=6 - 12 metr
UEA529043	90	65	8	9.44
UEA529044	90	65	10	11.7
