Mae GNEE yn cynnig pibell API 5L o API 5L Gr B i X80, lefel manyleb cynnyrch PSL1 a PSL2, gwasanaethau ar y tir / alltraeth a sur (amgylchedd cyrydol H2S). Math gweithgynhyrchu gan gynnwys di-dor, ERW (Gwrthsefyll trydan wedi'i weldio), SAW (Arc Tanddwr wedi'i Weldio). Defnyddir ar gyfer systemau cludo piblinellau yn y diwydiannau petrolewm a nwy naturiol.
Cwmpas Safonol API 5L
API 5L yw'r fanyleb safonol ar gyfer y pibellau dur samless a weldio i'w defnyddio mewn systemau cludo piblinellau yn y diwydiannau petrolewm a nwy naturiol. Mae'n cynnwys y gofynion ar gyfer gweithgynhyrchu dwy lefel manyleb cynnyrch (PSL1 a PSL2) Nid yw API 5L yn berthnasol i bibell cast.
Amrediad Cyflenwi Pibell API 5L
Graddau: API 5L Gradd B, X42, X52, X56, X60, X65, X70, X80 Q/M/N/QS/MS/NS
Lefel Manyleb Cynnyrch: PSL1, PSL2, Gwasanaeth Sour, Ar y Tir ac Ar y Môr
Dimensiynau Pibell Dur OD: 1/2" i 2", 3", 4", 6", 8", 10", 12", 16 modfedd, 18 modfedd, 20 modfedd, hyd at 40 modfedd.
Atodlen Trwch: SCH 10. SCH 20, SCH 40, SCH STD, SCH 80, SCH XS, i SCH 160, SCH XXS
Mathau Gweithgynhyrchu: Di-dor, Wedi'i Weldio (ERW, LSAW, DSAW, SSAW)
Diwedd Math: Diwedd beveled, Plain yn dod i ben
Ystod Hyd: 20 FT (6 metr), 40FT (12 metr) neu wedi'i addasu
Capiau Diogelu mewn plastig neu haearn
Triniaeth Arwyneb: Naturiol, Farnais, Paentio du, FBE a 3PE (3LPE), 3PP, CRA Clad neu Lein
Ôl-ddodiad Llythyr yn golygu
Mae llythyren ôl-ddodiad ar gyfer Pibell API 5L yn golygu'r cyflwr dosbarthu y mae'r rhain ar gyfer pibell PSL2 ac yn perthyn i'r radd ddur, fel arfer rydym yn gweld disgrifiad y bibell gydag API 5L X60QS, neu API 5L X42N, X52Q, mae'r llythyrau hyn yn golygu:
Llythyren R: Fel y'i treiglwyd.
Llythyren N: Normaleiddio rholio, normaleiddio wedi'i ffurfio, wedi'i normaleiddio.
Llythyren C: Wedi'i dymheru a'i ddiffodd
Llythyren M: Thermomecanyddol wedi'i rolio neu ei ffurfio.
Llythyren S: Yn dod gydag NS, QS, MS, yn golygu PSL2 ar gyfer Gwasanaethau Sour
Manylebau Pibell API 5L
Mae gan bibell API 5L ddwy lefel manyleb cynnyrch, PSL1 a PSL2, ac mae gwahaniaethau ar gyfer y ddwy lefel ym mhob gradd.
Mathau Gweithgynhyrchu mewn Di-dor, ERW, LSAW, SSAW, HSAW, DSAW

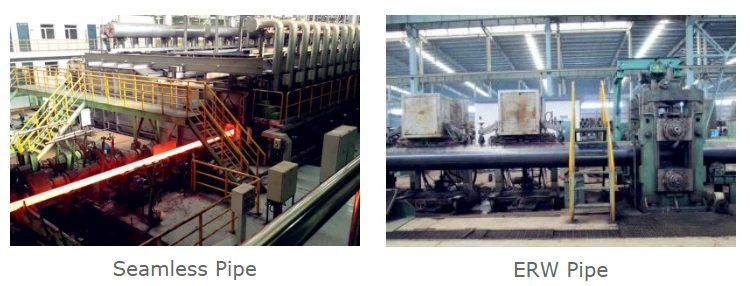

Pibell API 5L mewn Math Di-dor gan gynnwys Rholio Poeth yn Ddi-dor a Rold Oer Di-dor. Diamedr Allanol ar gyfer y math hwn fel arfer o dan 24 modfedd.
Math wedi'i Weldio gan gynnwys:
ERW: Gwrthiant Trydan wedi'i Weldio, ar gyfer gweithgynhyrchu pibellau OD o dan 24 modfedd.

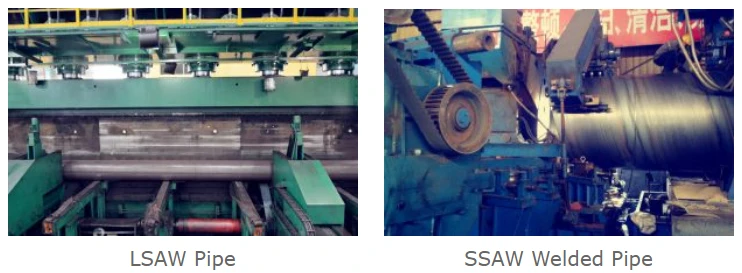

SAW/DSAW: Arc Weldiedig Tanddwr (Weldedd Arc Tanddwr Dwbl), ar gyfer gweithgynhyrchu pibellau OD hyd at 100 modfedd.
LSAW: SAW hydredol, OD hyd at 48 modfedd.
SSAW / HSAW: SAW Troellog / Helical, OD hyd at 100 modfedd.
Manyleb Cynnyrch Lefel PSL1 a PSL2
PSL yw'r talfyriad o lefel manyleb cynnyrch. Gellir rhannu lefel manyleb y cynnyrch yn PSL1 a PSL2, a gellid ei ystyried hefyd yn lefel ansawdd.
PSL1 ar gyfer lefelau ansawdd cyffredin lle mae PSL2 yn fwy llym ar gyfansoddiad cemegol (CEQ), priodweddau mecanyddol, gofyniad profi nondestructive a gofynion a gwerthoedd prawf eraill.
Cyfansoddiad Cemegol o bibell API 5L PSL1
Cyfansoddiad cemegol ar gyfer pibell PSL 1 gyda t Llai na neu'n hafal i 25.0 mm (0.984 in)
API 5L Pipe PSL2 cemegau
Cryfder Cynnyrch a Chryfder Tynnol ar gyfer API 5L PSL1
Ar gyfer pibell PSL2
Prawf Hydrostatig
Rhaid cynnal prawf hydrostatig pibell API 5L heb ollyngiad trwy'r wythïen weldio na'r corff pibell. Nid oes angen i uniadau rhwng y pibellau wneud y prawf hydrostatig lle cafodd yr adrannau a ddefnyddiwyd eu profi'n llwyddiannus.
